Авто-электрик : Электрические схемы ВАЗ-2109

схема ВАЗ-2109 до 1998 года

схема блока предохранителей ВАЗ-2109 до 1998 года

Предохранители до 1998

1 (8 A) – Правая противотуманная фара;

2 (8 A) – Левая противотуманная фара;

3 (8 A) – Омыватели фар, реле и клапана омывателя;

4 (16 A) – Очистители фар, реле очистителя фар, предохранитель печки, электродвигатель омывателя переднего и заднего стекол, реле вентилятора охлаждения радиатора, освещение бардачка, реле обогрева заднего стекла;

5 (8 A) – Лампа давления масла, указатели поворота и аварийной сигнализации, задние фонари, редуктор включения очистителя лобового стекла, лампа уровня тормозной жидкости, лампа стояночного тормоза, лампа ”STOP”, указатель температур и уровня топлива.

6 (8 A) – Задние фонари и освещение салона.

6 (8 A) – Стеклоподъемники и реле электростеклоподъемников.

7 (8 A) – Освещение заднего гос. номера, освещение приборной панели, освещение прикуривателя, подсветка рычага отопителя.

8 (16 A) – Звуковой сигнал, двигатель вентилятора охлаждения двигателя и его реле.

9 (8 A) – Габариты левой фары и левого заднего огня.

10 (8 A) – Габариты правой фары и правого заднего огня.

11 (8 A) – Аварийная сигнализация и ее лампа.

12 (16 A) – Прикуриватель, обогрев заднего стекла и его реле включения.

13 (8 A) – Дальний свет правой фары.

14 (8 A) – Дальний свет левой фары и лампа их включения.

15 (8 A) – Ближний свет левой фары.

16 (8 A) – Ближний свет правой фары.

Реле до 1998

К1 – реле омывателя заднего стекла;

К2 – реле поворотников и аварийной сигнализации;

К3 – реле стеклоочистителя;

К4 – реле исправности ламп;

К5 – реле дальнего света фар;

К6 – реле очистителя фар;

К7 – реле электростеклоподъемников;

К8 – реле звукового сигнала;

К9 – Реле вентилятора системы охлаждения;

К10 – реле обогрева заднего стекла;

К11 – Реле ближнего света фар.

схема ВАЗ-2109 после 1998 года

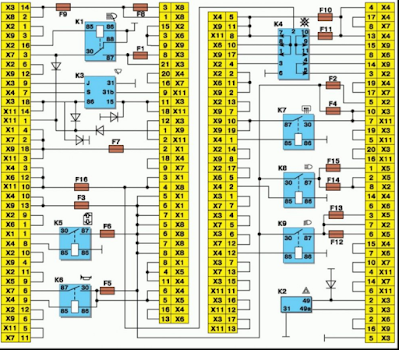

схема блока предохранителей ВАЗ-2109 после 1998 года

Предохранители после 1998 года

F9 (7,5 A) – Правая противотуманная фара;

F8 (7,5 A) – Левая противотуманная фара;

F1 (10 A) – Омыватели фар, реле и клапана омывателя;

F7 (30 A) – Очистители фар, реле очистителя фар, предохранитель печки, электродвигатель омывателя переднего и заднего стекол, реле вентилятора охлаждения радиатора, освещение бардачка, реле обогрева заднего стекла;

F16 (15 A) – Лампа давления масла, указатели поворота и аварийной сигнализации, задние фонари, редуктор включения очистителя лобового стекла, лампа уровня тормозной жидкости, лампа стояночного тормоза, лампа ”STOP”, указатель температур и уровня топлива.

F3 (10 A) – Задние фонари и освещение салона.

F6 (30 A) – Стеклоподъемники и реле электростеклоподъемников.

F10 (7,5 A) – Освещение заднего гос. номера, освещение приборной панели, освещение прикуривателя, подсветка рычага отопителя.

F5 (20 A) – Звуковой сигнал, двигатель вентилятора охлаждения двигателя и его реле.

F10 (7,5 A) – Габариты левой фары и левого заднего огня.

F11 (7.5 A) – Габариты правой фары и правого заднего огня./li>

F2 (10 A) – Аварийная сигнализация и ее лампа.

F4 (20 A) – Прикуриватель, обогрев заднего стекла и его реле включения.

F15 (7,5 A) – Дальний свет правой фары.

F14 (7.5) – Дальний свет левой фары и лампа их включения.

F13 (7,5 A) – Ближний свет левой фары.

F12 (7,5 A) – Ближний свет правой фары.

Реле после 1998 года

К1 – реле очистителя фар;
К2 – реле поворотников и аварийной сигнализации;
К3 – реле стеклоочистителя лобового стекла;
К4 – реле исправности ламп;
К5 – реле стеклоподъемников;
К6 – реле звукового сигнала;
К7 – реле обогрева заднего стекла;
К8 – реле дальнего света фар;

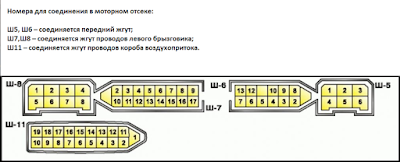

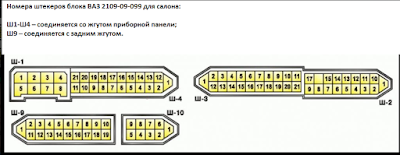

Разъемы блока предохранителей ВАЗ-2109
